吹膜机的结构?

发布日期:2018-06-28 00:00 来源:http://www.whruiming.com 点击:

吹膜机的结构?下面由小型挤出机的小编给您分享。


小型挤出机

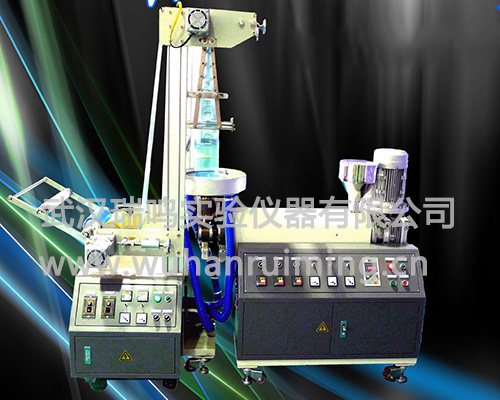

吹膜机主要由挤出机、机头、模头、冷却装置、稳泡架、人字板、牵引辊、卷取装置等组成。


挤出机:挤出机主要由螺杆、机筒、加料斗、减速机及驱动电机组成;通过皮带传动减速机,减速机带动螺杆在机筒中作旋转运动;螺杆采用特殊结构,即在螺杆某一段配备以特殊的混炼装置,工作时依靠周围塑料托起定心,螺杆轴的向力由装在减速器与螺杆间的7310或7614轴承承受,机筒的加料口根据原料特性设计,有利于顺利地进入螺杆槽间而被送走,以保证输送能力和稳定挤出质量。


机头:机头由过滤网、过滤板、机头压盖三部分组成,为了适应含有较多杂质塑料原料的生产,本机组采用具有较大过滤面积的直角式机头结构,同时考虑高压、低压、混合料、再生料具有较大功力粘度,对物料的流道设计作了合理的选择,并利用挤出机的驱动电机挤出滤板,故可适应一个单独进行的换网操作。


模头:模头选用先进的螺旋模头结构,根据高压、低压、混合料、再生料聚乙烯材料的特殊性,综合考虑,设计了螺旋角、退坡角、定型角长度、模口开度等主要技术参数经多次对比试验进行选优定型,具有内压大,挤出稳定均匀、薄膜力度性能好,无拼缝线与本机组挤出机匹配好等优点;同时,交换高低压聚乙烯及混和料、再生料比例进行吹膜生产时,可不用更换模头;根据用户需要可配制各种模头,更换操作一人可以完成,简单、安全、方便、快捷。


冷却装置:由冷却风环、鼓风机等组成,冷却风环系外冷式可调风环,可调整入口风口的开启度,操作方便,有利于膜厚度及均匀度的控制。


稳泡架:本机组采用定型环、定型棒可调结构稳泡架,调节范围大,操作调节方便,泡管稳定,为卷取管平整创造条件。


牵引辅机:牵引辅机由牵引架、人字板、牵引辊、卷取机构及牵引电机等主要部件组成,本机组牵引电机采用电磁滑差式电机,通过减速部分带动两对牵引辊筒,同时带动卷取机。人字板固定在牵引辊下面的固定架上,夹角大小的调节根据吹制薄规格可自由调节,两对牵引辊由橡胶辊与钢辊组成,可有效地防止气体外逸和保证卷料顺利进行,牵引架采用拼装式结构,拆装方便,有利于运输装卸。卷取装置采用有效的中心卷取机构,其张力恒定,装置由链轮带动磨擦片,由磨擦片带动大齿轮,再带动卷取轴,从而保证了卷取直径由小变大,其磨擦力的大小可通过调节弹簧力大小来控制。


空气压缩:空气压缩机输出的压缩空气、送贮槽经贮槽出口阀门进入模头螺旋芯棒中心孔,模头前装有压力调节伐,按制品大小要求进行调节气量、气压,气体经芯棒中心孔进入泡管状中心,吹胀挤出塑料成泡管形状的薄膜。


电器控制:电器控制配有机组操作柜,由总电源按纽接通总电源,打开电机开关。可分别通过按钮开关控制机身及三通、口模各钮电热,其中关键部位采用热电偶自动测温与自动温度控制器,在正常生产过程中,温度可自动控制,以确保生产过程稳定、可靠。
